Torrini di estrazione centrifughi per aspirazione diretta o canalizzata, progettati e certificati per l’evacuazione di fumi ad alta temperatura.
Ventilatori
SEDuct® TRR
Torrini centrifughi per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di applicazione
- Sistemi di controllo fumo e calore.
- Per estrazione fumi.
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
- Funzionalità per 120 minuti a temperature ≤ 400°C.
Caratteristiche Tecniche
| Dimensioni: | da diam. 400 a 800 mm |
| Portata: | fino a 18.000 m3/h |
| Pressione statica: | fino a 700 Pa |
| Livello di protezione: | motore IP55 |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F400 120
CARATTERISTICHE COSTRUTTIVE
Struttura
Telaio di base realizzato in lamiera d’acciaio zincato e copertura in ABS con feritoie di raffreddamento del motore. Rete di protezione con tondino d’acciaio protetto dagli agenti atmosferici.
Giranti
Giranti a pale rovesce ad alto rendimento aerodinamico e bassa rumorosità, bilanciate staticamente e dinamicamente secondo ISO 1940.
Motori
Motore asincrono trifase a norme internazionali IEC 60034, IEC 60072, EMC 2004/108/CE, LVD 2006/95/CE e marcato CE IP55, classe F o H.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 80°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso), 400°C per 2 ore.

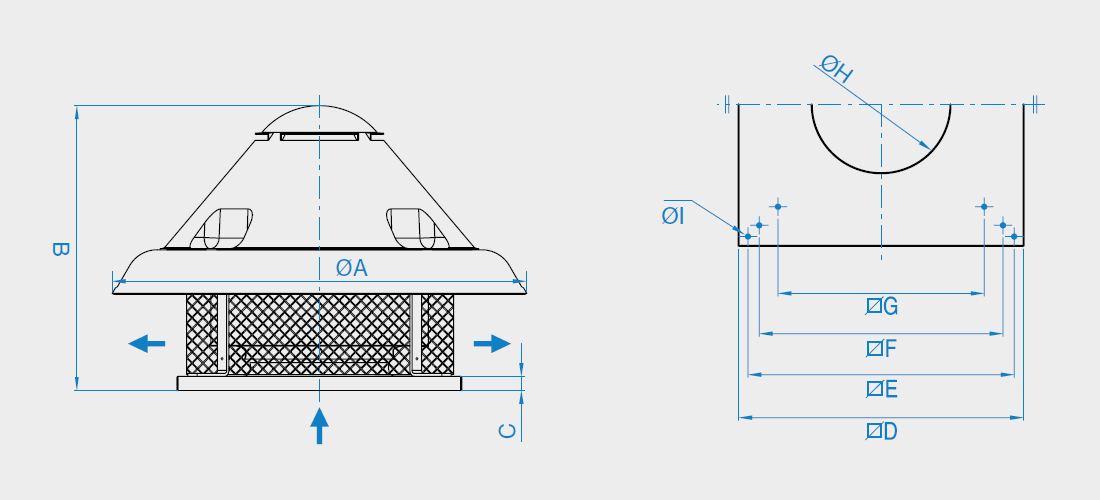

DIMENSIONI
| [mm] | ØA | B | C | D | E | F | G | ØH | ØI | [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| TRR 404 | 900 | 640 | 38 | 650 | 600 | 530 | 471 | 296 | 12 | 30 |
| TRR 454 | 900 | 650 | 38 | 650 | 600 | 530 | 471 | 296 | 12 | 38 |
| TRR 504 | 1100 | 750 | 38 | 760 | 710 | 650 | 550 | 320 | 14 | 55 |
| TRR 566 | 1100 | 750 | 38 | 760 | 710 | 650 | 550 | 370 | 14 | 57 |
| TRR 636 | 1300 | 850 | 38 | 930 | 870 | 750 | 665 | 430 | 14 | 75 |
| TRR 756 | 1300 | 880 | 38 | 930 | 870 | 750 | 665 | 480 | 14 | 108 |
| TRR 806 | 1300 | 880 | 38 | 930 | 870 | 775 | 665 | 530 | 14 | 118 |
ACCESSORI
- Controbase a murare
- Rete di protezione lato aspirazione
- Inverter
Nota: Durante l’utilizzo di emergenza, i regolatori di velocità devono essere esclusi e il ventilatore deve funzionare alla massima velocità.
A richiesta
- Esecuzione in doppia velocità.
