Ventilatori assiali a getto a profilo ottagonale, progettati e certificati per l’evacuazione di fumi ad alta temperatura.
Ventilatori
SEDuct® JET SL
Ventilatori assiali a getto per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di Applicazione
- Per sistemi di ventilazione orizzontale forzata (SVOF)
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi)
- Funzionalità per 120 minuti a temperature ≤ 400°C
Caratteristiche Tecniche
| Dimensioni: | diam. 315, 355, 400 mm |
| Portata: | da 0,5 a 3 m3/s |
| Flusso: | unidirezionale o bidirezionale |
| Velocità: | standard doppia velocità |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F300 120
F400 120
CARATTERISTICHE COSTRUTTIVE
Giranti
Pale a profilo alare pressofuse ad alta efficienza con calettamento ad angolo regolabile. Bilanciamento secondo ISO 14694:2003, Categoria BV-3, Grado G6.3.
Casse di alloggiamento
Cassa di alloggiamento corta, con copertura totale della girante e parziale del motore, costruita in acciaio dolce secondo le norme B.S. 1449:1972, Parte 1, Grado HR14 e completa di flange di accoppiamento opportunamente forate. Finitura superficiale ottenuta mediante zincatura a caldo per immersione, dopo la lavorazione, secondo B.S. EN ISO 1461:1999, non meno di 450 g/m2 di zinco a cui corrisponde uno spessore di 60 μm.
Silenziatori
Silenziatori di profilo ottagonale costruiti in lamiera di acciaio pre-zincato grado Z2 G275 N, rivestiti internamente con materiale fonoassorbente ad alto coefficiente di assorbimento acustico, imputrescibile, antimuffa e ininfiammabile secondo B.S. 467:1971, Parte 7, Classe 1, rivestito esternamente con un lamierino forato in acciaio pre-zincato.
Motori
Motore ad induzione, asincrono con rotore a gabbia di scoiattolo, costruito secondo le norme B.S. 5000:1975, ed IEC 34-1, grado di protezione meccanica minimo IP55, secondo IEC 34-5. Classe di isolamento ‘H’ con rialzo termico determinato con il metodo della misura della resistenza, secondo B.S. 4999:1972, Parte 60 e IEC 85. Forma costruttiva IMB30 – Codice 1 secondo IEC 34-7 e raffreddamento ICO 841 secondo IEC 34-6 e B.S. 4999:1972, Parte 106.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 50°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.

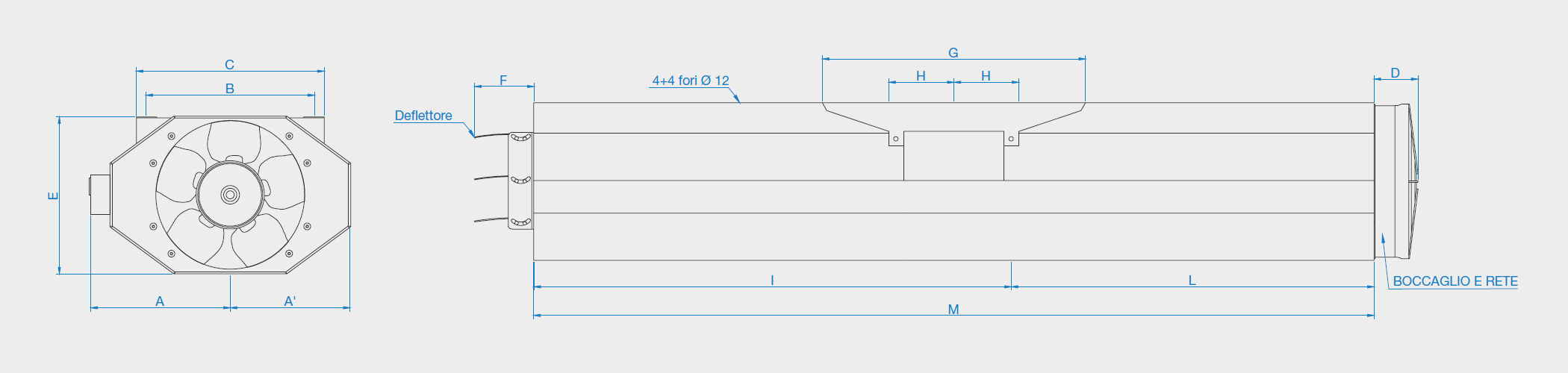

DIMENSIONI
| [mm] | M | L | I | H | G | F | E | D | C | B | A | [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JET SL 31 | 2.000 | 880 | 1.119 | 200 | 650 | 150 | 340 | 90 | 376 | 330 | 304 | 90 |
| JET SL 35 | 2.000 | 880 | 1.119 | 200 | 650 | 150 | 380 | 105 | 411 | 360 | 324 | 95 |
| JET SL 40/40M | 2.000 | 880 | 1.119 | 200 | 650 | 150 | 440 | 113 | 440 | 360 | 349 | 106 |
ACCESSORI
- Boccaglio in aspirazione/mandata
- Rete di aspirazione/mandata
- Deflettore
