Ventilatori assiali a getto a profilo circolare, progettati e certificati per l’evacuazione di fumi ad alta temperatura.
Ventilatori
SEDuct® JET ST SLIM
Ventilatori assiali a getto per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di Applicazione
- Per sistemi di ventilazione orizzontale forzata (SVOF)
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi)
- Funzionalità per 120 minuti a temperature ≤ 400°C
Caratteristiche Tecniche
| Dimensioni: | diam. 315, 355, 400 mm |
| Portata: | da 0,5 a 3 m3/s |
| Flusso: | unidirezionale o bidirezionale |
| Velocità: | standard doppia velocità |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F300 120
F400 120
CARATTERISTICHE COSTRUTTIVE
Giranti
Pale a profilo alare pressofuse ad alta efficienza con calettamento ad angolo regolabile.
Bilanciamento secondo norma BS 848-7 / ISO 14694, grado da G16 a G6.3.
Casse di alloggiamento
In lamiera d’acciaio con flange sbordate e forate. Zincatura a caldo dopo la lavorazione secondo la BSEN ISO1461.
Silenziatori
A profilo cilindrico in lamiera di acciaio rivestiti internamente con materiale fonoassorbente e staffe di fissaggio per montaggio a soffitto.
Motori
Totalmente chiusi, a induzione, a gabbia di scoiattolo, a servizio continuo, a coppia variabile.
Standard minimo di isolamento di classe “H” secondo EN 60034-1 o EN 12101-3.
Le prestazioni conformi alla norma BSEN 60034-1.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 50°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.

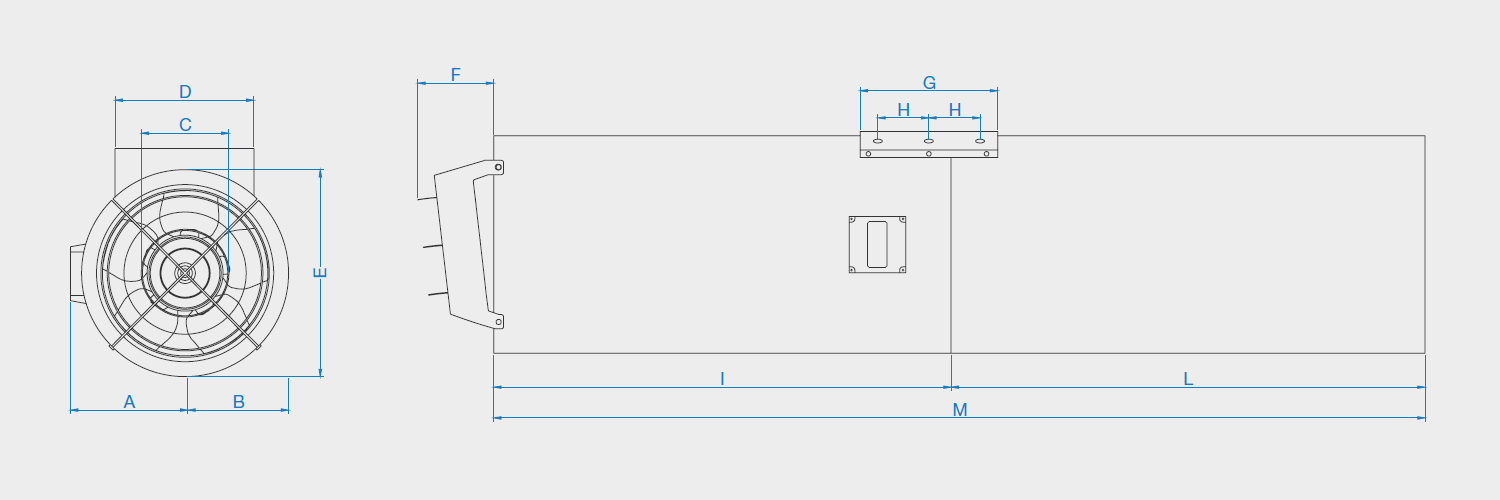

DIMENSIONI
| [mm] | M | L | I | H | G | F | E | D | C | B | A | [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JET SL 31 | 1.708 | 764 | 944 | 155 | 425 | 164 | 446 | 266 | 180 | 208 | 328 | 55 |
| JET SL 35 | 1.712 | 766 | 946 | 158 | 425 | 160 | 486 | 286 | 200 | 228 | 350 | 63 |
| JET SL 40/40M | 1.814 | 827 | 987 | 185 | 450 | 161 | 531 | 306 | 220 | 250 | 371 | 70 |
ACCESSORI
- Boccaglio in aspirazione/mandata
- Rete di aspirazione/mandata
- Deflettore
