Serrande per sistemi di controllo del fumo e del calore a comparto singolo. Certificate per permettere l’apertura o la chiusura in caso di incendio e movimentabile fino a 25 minuti dopo l’inizio dello scenario di incendio.
Serrande
SEDuct® SDS-MA
Serrande per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di controllo fumo e calore a comparto singolo.
- Integrità ai fumi per 120 minuti.
- Utilizzo su condotte orizzontali e verticali.
- Livello di pressioni fino a –1.500 Pa.
- Sistemi combinati di controllo fumo e ambientali.
- Attivazione automatica tramite servomotore azionabile da un segnale elettrico proveniente dal sistema di controllo remoto.
- Sistemi sia forzati che naturali.
- Idonee per sistemi ad intervento manuale.
CERTIFICAZIONI
CERTIFICAZIONE CE
Serrande provviste di certificazione di prodotto CE secondo UNI EN 12101-8:2011.
Ai sensi del Regolamento Europeo 305/2011.
CLASSIFICAZIONE
Ai sensi del capitolo 7.3 della UNI EN 13501-4:2016.
E600 120 (ved i↔o) S 1.500 C10.000 MA single
CARATTERISTICHE COSTRUTTIVE

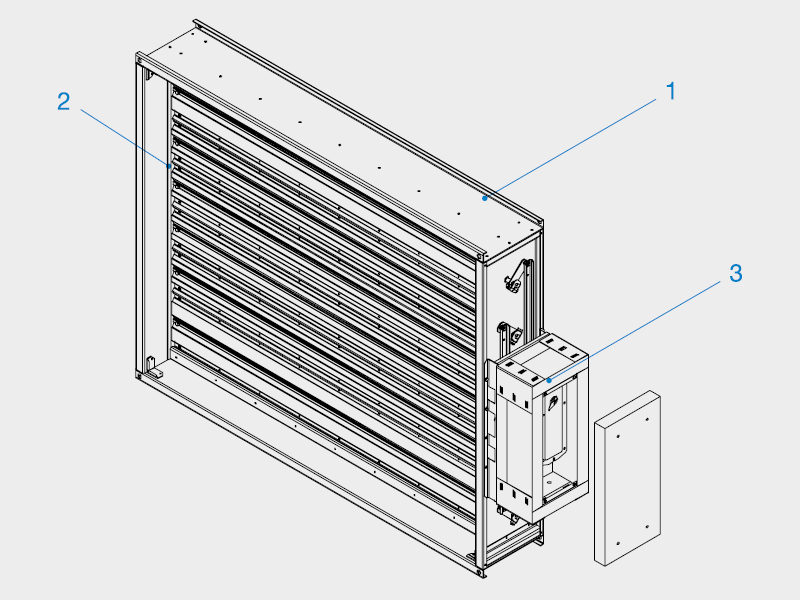

STRUTTURA E COMPONENTI
Cassa e pale multiple realizzate in lamiera, complete di guarnizioni per fumi caldi e freddi con flange da 30 mm per raccordo con condotte a singolo compartimento.
- Cassa in lamiera
- Pale multiple
- Cover di protezione motorizzazione 24 o 230V

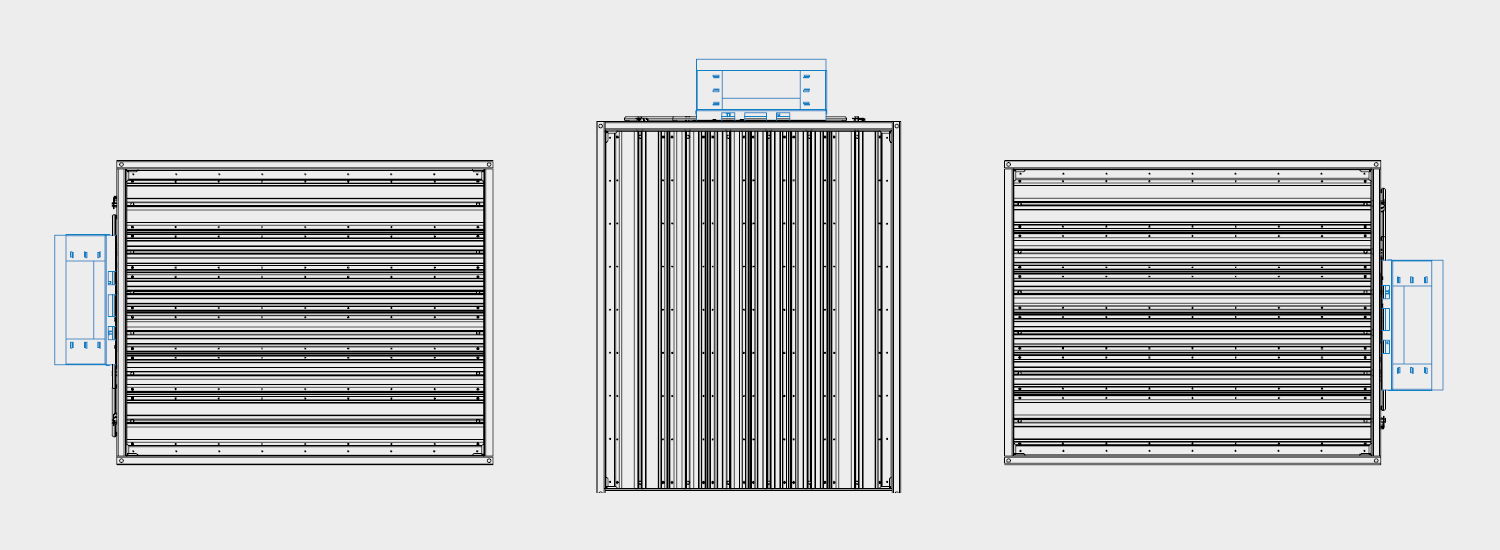

INSTALLAZIONE
In condotta: posta lungo la linea o a parete della condotta stessa.
NOTA: L’installazione con attuatore nella posizione inferiore non è consentita.
Il collegamento della serranda alle condotte per estrazione fumi per comparto singolo avviene per mezzo di un profilo a flangia da 30 mm, viti e bulloni. La distanza di installazione della serranda da altri elementi edili, ostruzioni e componenti di impianto deve essere tale da permettere il montaggio, il funzionamento e la manutenzione della serranda stessa.

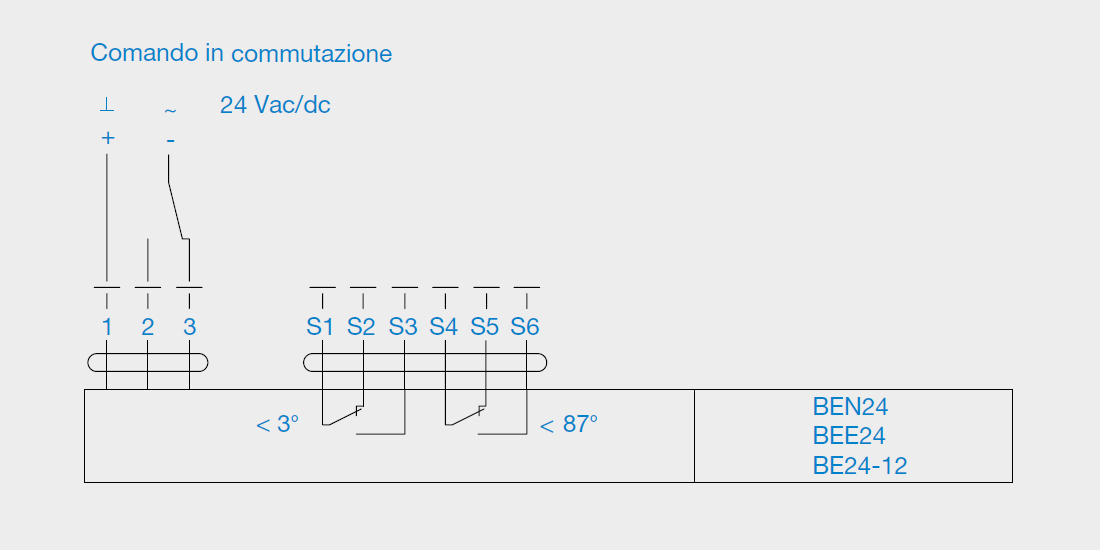

COLLEGAMENTI ELETTRICI
Le serrande SEDuct® SDS-MA sono dotate unicamente di motorizzazioni Belimo. Il segnale di comando On-Off, proviene da un comando in commutazione (contatti 1, 2, 3 230Vac e 24Vac/dc). L’attuatore è protetto da sovraccarico e resta in tensione anche quando raggiunge le battute di fine corsa. Due contatti ausiliari a punto d’intervento fisso incorporati nell’attuatore, permettono la segnalazione a distanza delle posizioni finali della serranda (contatti S1, S2, S3, S4, S5 , S6). La posizione della serranda viene indicata da un indice di posizione sull’attuatore, mentre la chiave a manovella fornita consente l’azionamento manuale e rende possibile un facile test della serranda in loco (azioni possibili rimuovendo la cover di protezione).
Motorizzazione 230 Vac
| Modello | BEN230 | BEE230 | BE230-12 |
| Assorbimento | 4 W / 7VA | 3,5 W / 6VA | 8 W / 15VA |
| Accoppiamento motorizzazioni | A ≤ 700mm | 700mm < A A ≤ 950mm |
A=1000mm |
Motorizzazione 24 Vac/dc
| Modello | BEN24 | BEE24 | BE24-12 |
| Assorbimento | 3 W / 6VA | 2,5 W / 5VA | 12 W / 18VA |
| Accoppiamento motorizzazioni | A ≤ 700mm | 700mm < A A ≤ 950mm |
A=1000mm |

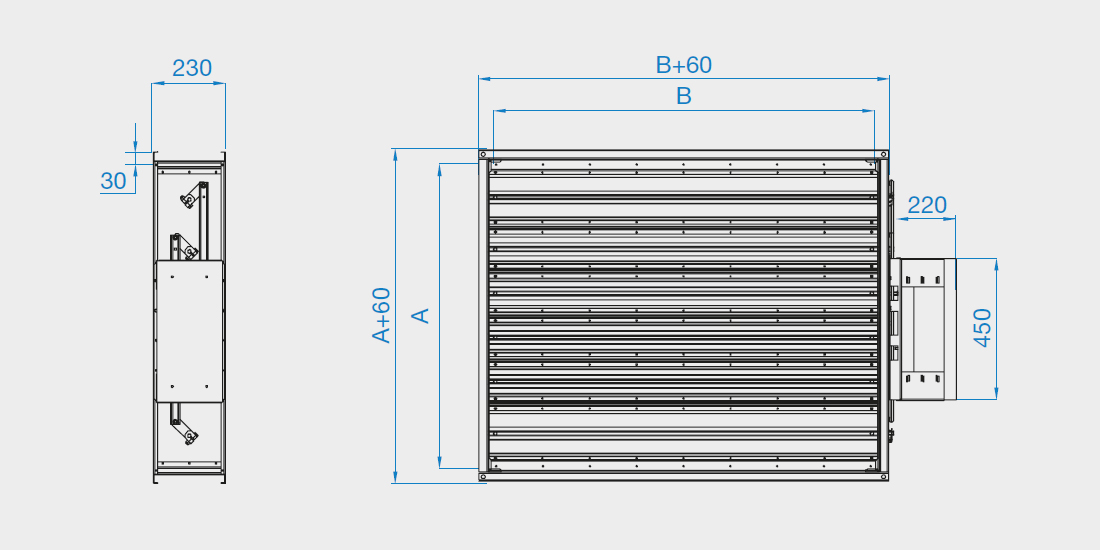

DIMENSIONI
ACCESSORI
INTEGRAZIONE CON SISTEMI SEDuct® COMMANDER
Le motorizzazioni Belimo installate come standard sulle serrande possono essere integrate con moduli di campo della serie SEDuct® COMMANDER UFC. Il modulo di campo permette il controllo, la movimentazione, e la segnalazione dello stato del componente. Monitoraggio rapido tramite display integrato e possibilità di effettuare prove di funzionamento direttamente sulla serranda tramite la funzione “Test”. Possibilità di comunicazione logica tramite protocollo Modbus, BACnet, interfacciabile con i Pannelli di comando e controllo della linea SEDuct® COMMANDER o in grado di operare in modo indipendente tramite segnale proveniente direttamente dal sistema di rivelazione o da rilevatori di fumo.
Serranda di controllo fumo integrabile con moduli di campo della linea SEDuct® COMMANDER UFC:
- SEDuct® UFC 24
- SEDuct® UFC 24-2
- SEDuct® UFC 24-230
- SEDuct® UFC 230-2
* Motore modulante non integrabile con i sistemi SEDuct® COMMANDER.
