CAMPO DI APPLICAZIONE

• Sistemi di evacuazione fumo e calore a comparto singolo.
• Integrità ai fumi per 120 minuti.
• Utilizzo su condotte orizzontali e verticali.
• Livelli di pressioni fino a -1.500 Pa.
• Sistemi combinati di controllo fumo e ambientali.
• Attivazione automatica tramite servomotore azionabile da un segnale elettrico proveniente dal sistema di controllo remoto.
• Sistemi sia forzati che naturali.

CERTIFICAZIONE CE

Serrande provviste di certificazione di prodotto CE secondo UNI EN 12101-8:2011.
Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.3 della UNI EN 13501-4:2016.

STRUTTURA E COMPONENTI

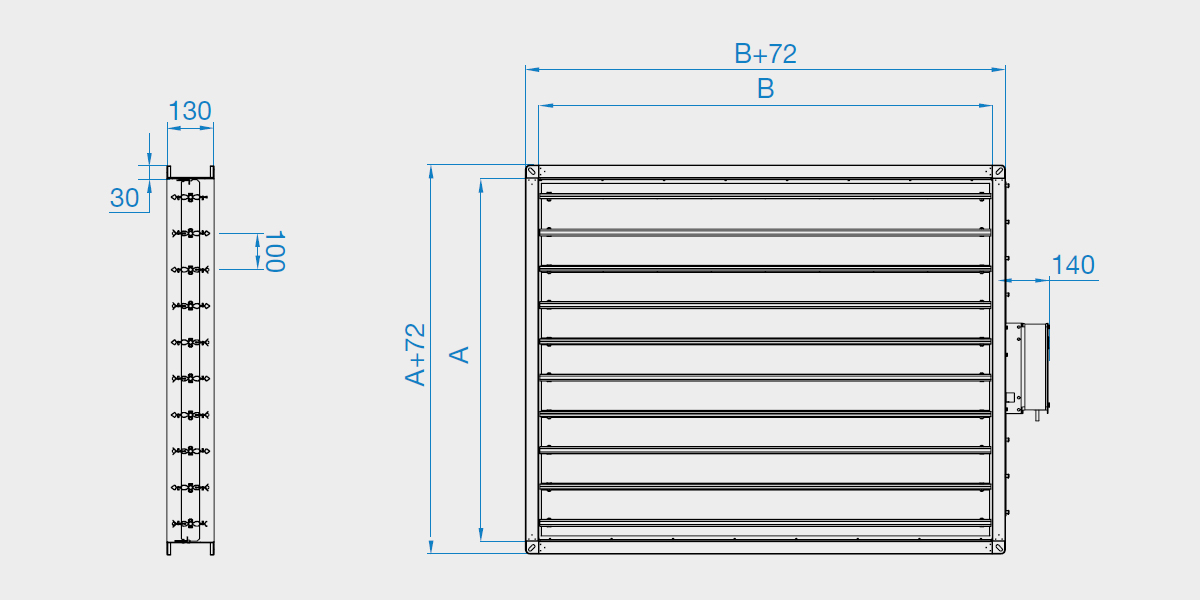

Cassa e pale multiple realizzate in lamiera, complete di guarnizioni per fumi caldi e freddi con flange da 30 mm per raccordo con condotte a singolo compartimento.

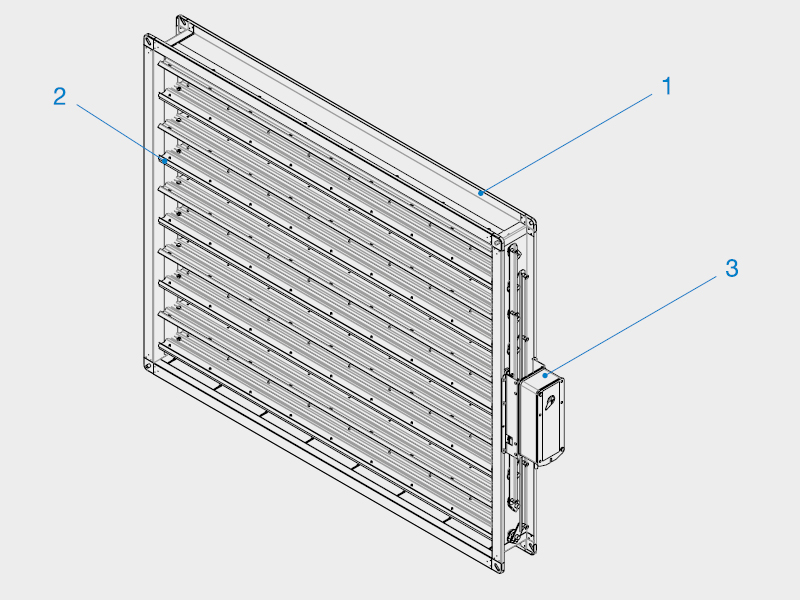

1. Cassa in lamiera
2. Pale multiple
3. Motorizzazione 24 o 230V

INSTALLAZIONE

In condotta: posta lungo la linea o a parete della condotta stessa.

NOTA: L’installazione con attuatore nella posizione inferiore non è consentita.

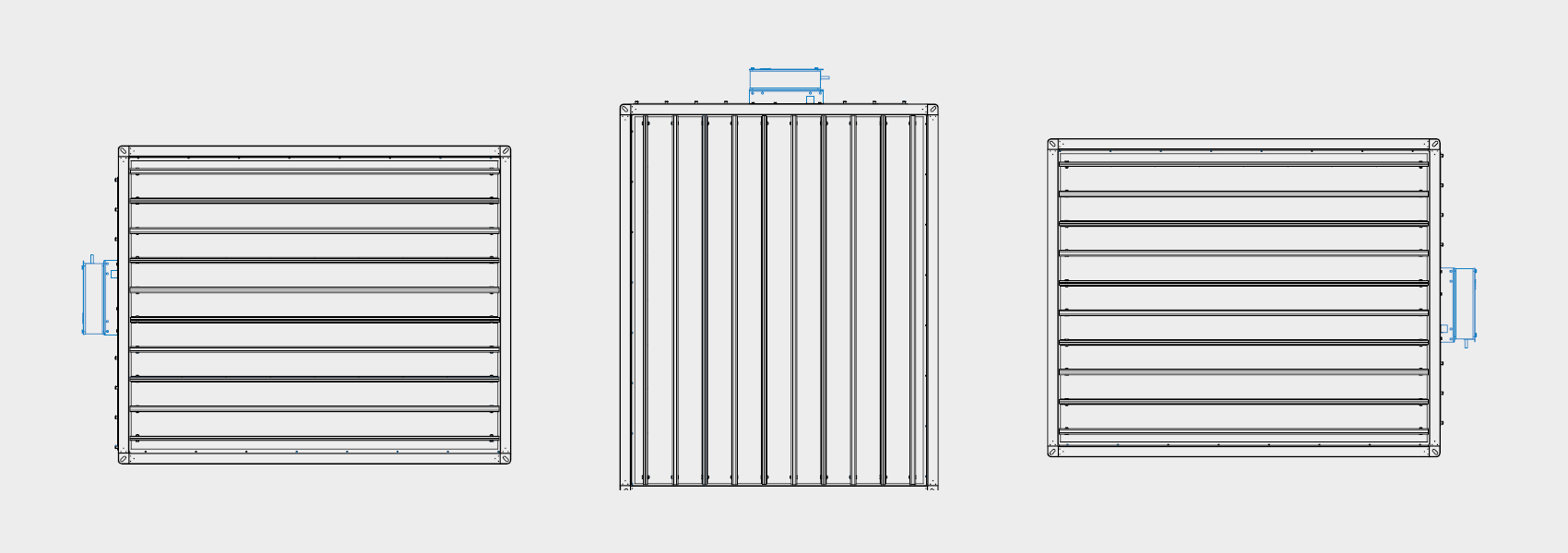

Il collegamento della serranda alle condotte per estrazione fumi per comparto singolo avviene per mezzo di un profilo a flangia da 30 mm, viti e bulloni. La distanza di installazione della serranda da altri elementi edili, ostruzioni e componenti di impianto deve essere tale da permettere il montaggio, il funzionamento e la manutenzione della serranda stessa.

COLLEGAMENTI ELETTRICI

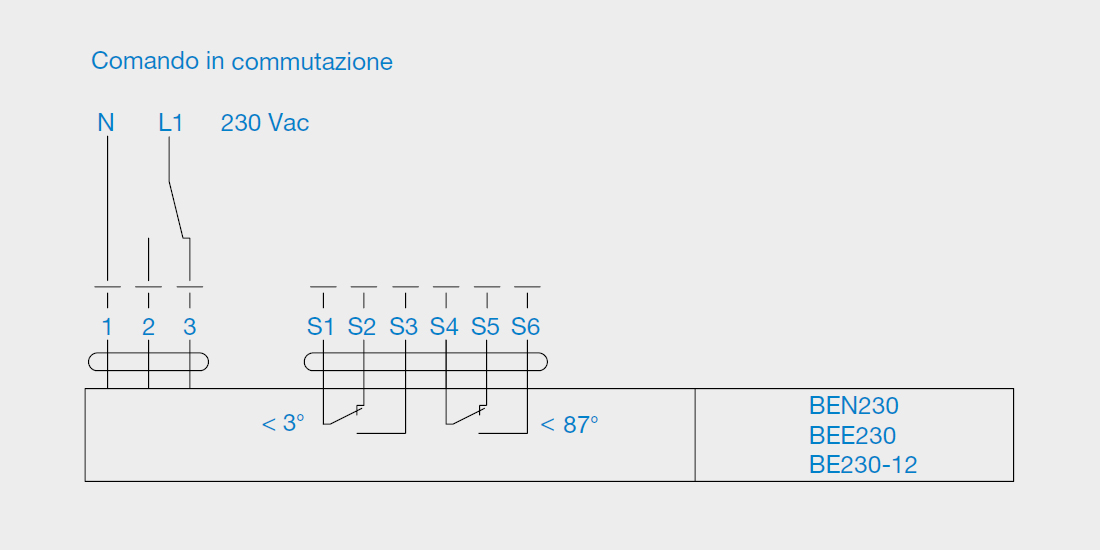

Le serrande SEDuct® SDS sono dotate unicamente di motorizzazioni Belimo. Il segnale di comando On-Off, proviene da un comando in commutazione (contatti 1, 2, 3 230Vac e 24Vac/dc). L’attuatore è protetto da sovraccarico e resta in tensione anche quando raggiunge le battute di fine corsa. Due contatti ausiliari a punto d’intervento fisso incorporati nell’attuatore, permettono la segnalazione a distanza delle posizioni finali della serranda (contatti S1, S2, S3, S4, S5 , S6). La posizione della serranda viene indicata da un indice di posizione sull’attuatore, mentre la chiave a manovella fornita consente l’azionamento manuale e rende possibile un facile test della serranda in loco.

Motorizzazione 230 Vac

NOTA: Disponibile attuatore modulante 2-10V per la taratura nei sistemi dual purpose (sistemi combinati di controllo fumo e ambientali).

Motorizzazione 24 Vac/dc

NOTA: Disponibile attuatore modulante 2-10V per la taratura nei sistemi dual purpose (sistemi combinati di controllo fumo e ambientali).

• Motori modulanti 2-10V *
• Posizionatori adatti all’uso con attuatori per serrande modulanti

INTEGRAZIONE CON SISTEMI SEDuct® COMMANDER

Le motorizzazioni Belimo installate come standard sulle serrande possono essere integrate con moduli di campo della serie SEDuct® COMMANDER UFC. Il modulo di campo permette il controllo, la movimentazione, e la segnalazione dello stato del componente. Monitoraggio rapido tramite display integrato e possibilità di effettuare prove di funzionamento direttamente sulla serranda tramite la funzione “Test”. Possibilità di comunicazione logica tramite protocollo Modbus, BACnet, interfacciabile con i Pannelli di comando e controllo della linea SEDuct® COMMANDER o in grado di operare in modo indipendente tramite segnale proveniente direttamente dal sistema di rivelazione o da rilevatori di fumo.

Serranda di controllo fumo integrabile con moduli di campo della linea SEDuct® COMMANDER UFC:

• SEDuct® UFC 24
• SEDuct® UFC 24-2
• SEDuct® UFC 24-230
• SEDuct® UFC 230-2

* Motore modulante non integrabile con i sistemi SEDuct® COMMANDER.
