Serrande tagliafuoco utilizzate in corrispondenza dell’attraversamento di compartimenti antincendio per garantire la perfetta continuità delle caratteristiche di resistenza al fuoco ed impedire la propagazione dei fumi e delle fiamme attraverso i circuiti aeraulici.
Serrande tagliafuoco
SEDuct® HFD-4
Serrande tagliafuoco
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi aeraulici.
- Integrità ai fumi e isolamento termico fino a 120 minuti.
- Utilizzo su condotte orizzontali e verticali.
- Tenuta ai fumi con una perdita inferiore ai 200 m3/h per m2.
- Livello di pressioni fino a 500 Pa.
VERSIONI
Meccaniche
- M1 – Sgancio meccanico con riarmo manuale senza microinterruttore
- M2 – Sgancio meccanico con riarmo manuale + 1 microinterruttore
- M3 – Sgancio meccanico con riarmo manuale + 2 microinterruttori
- E7 – Sgancio meccanico + elettromagnete normalmente diseccitato 24V + riarmo manuale
- E5 – Sgancio meccanico + elettromagnete normalmente diseccitato 230V + riarmo manuale
Con attuatore elettrico
Disponibile solo in acciaio zincato con fusibile termoelettrico ed attuatore con ritorno a molla.
- F1 – Modello BFL 24V
- F3 – modello BFL 230V
- C6 – modello BFN 24V
- C8 – modello BFN 230V
- B2 – modello BF 24V
- B6 – modello BF 230V
STRUTTURA E COMPONENTI
Struttura composta da due tunnel in lamiera zincata con interposto un tunnel di materiale isolante al cui interno ruota, attorno ad un asse orizzontale simmetrico, un otturatore a lamina azionato da un apposito meccanismo di comando, ruotante su un perno disassato rispetto a quelli della pala. In caso di incendio la serranda si chiude per l’intervento del fusibile, del magnete o dell’attuatore. Grazie alla presenza di una speciale guarnizione siliconica, la serranda garantisce la tenuta ai fumi freddi, mentre la guarnizione termoespandente assicura la totale tenuta a caldo.
CERTIFICAZIONI
CERTIFICAZIONE CE
Serrande provviste di certificazione di prodotto CE secondo EN 13650:2010.
Ai sensi del Decreto Ministeriale 16 febbraio 2007.
CLASSIFICAZIONE
Serrande testate secondo UNI EN 1366-2:2001.
Ai sensi del capitolo 7.2 della UNI EN 13501-3:2009.
| Supporto | Classificazione a 300 Pa | Classificazione a 500 Pa |
||||
| EI 90 S | EI 120 S | EI 180 S | EI 90 S | EI 120 S | EI 180 S | |
| Parete rigida in calcestruzzo/muratura spessore min 100 mm, densità min 500 kg/m3 | (ve i-o) | (ve i-o) | – | (ve i-o) | (ve i-o) | – |
| Parete rigida in calcestruzzo/muratura spessore min 120 mm, densità min 500 kg/m3 | (ve i-o) | (ve i-o) | (ve i-o) | – | – | – |
| Parete leggera in cartongesso spessore min 100 mm | – | – | – | (ve i-o) | (ve i-o) | – |
| Parete leggera in cartongesso spessore min 125 mm | (ve i-o) | (ve i-o) | (ve i-o) | – | – | – |
| Parete rigida in calcestruzzo cellulare spessore min 150 mm, densità min 650 kg/m3 | (ho i-o) | (ho i-o) | (ho i-o) | – | – | – |
CARATTERISTICHE COSTRUTTIVE
INSTALLAZIONE
- Valido solo per dimensioni [mm] da 150 x 150 a 1500 x 800;
- Stoccaggio (luogo asciutto con T compresa fra 0°C e 50°C);
- Controllo funzionale del prodotto pri-ma dell’installazione (effettuare un ciclo completo di apertura/chiusura senza alimentazione);
- Stoccaggio per lunghi periodi (oltre 6 mesi, controllo visivo di integrità e controllo funzionale prima dell’installazione con e senza alimentazione – ove previsto).
- Se equipaggiata con un sistema a sgancio meccanico con riarmo manuale o con magnete è necessario prevedere, lato canale, una botola di ispezione lato comando di lunghezza pari a 250 mm.
Posizione indifferente del meccanismo.

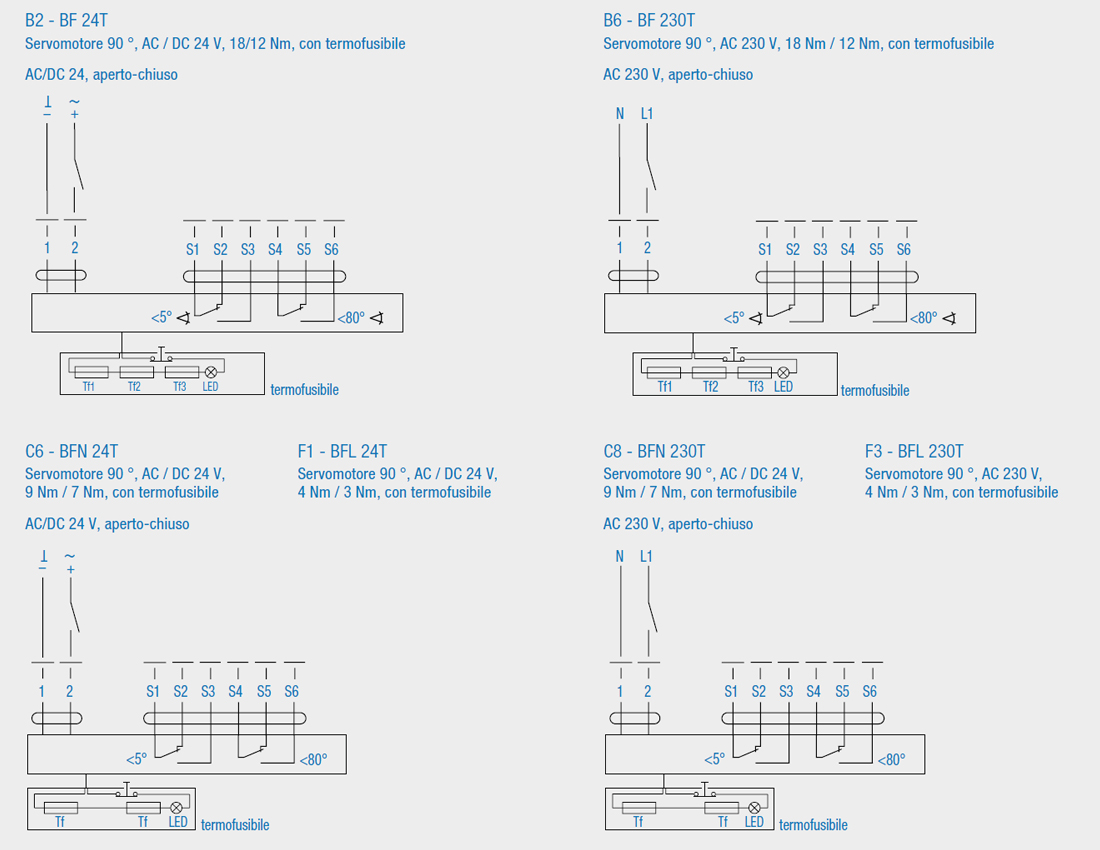

COLLEGAMENTI ELETTRICI
DIMENSIONI

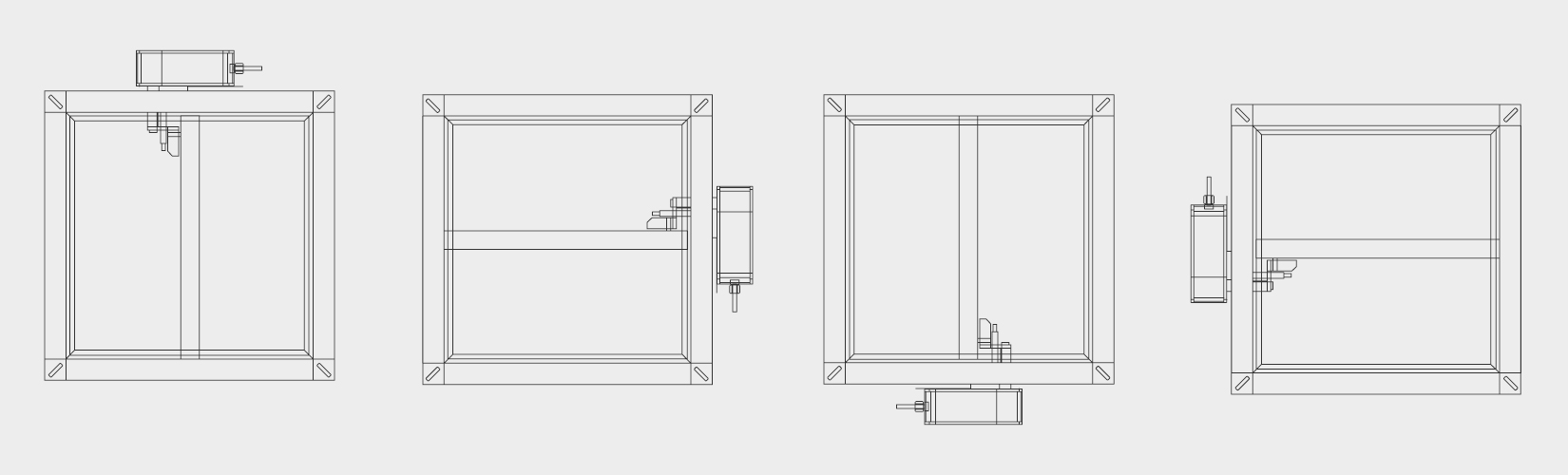

TIPOLOGIE E CONFIGURAZIONI
Configurazione B2 / B6 / C6 / C8 / F1 / F3
- SP: Sporgenza pala
- SM: Spazio minimo per manutenzione servocomando pari a 200 mm, per serrande con altezza > di 400 mm la sporgenza pala è: (H – 400 mm) / 2
Ingombro dei servocomandi elettrici Belimo
| H [mm] | ||||
| 150 | 200 | ≥ 200 | ||
| Yinf[mm] | Ysup[mm] | |||
| BFL | 20 | 0 | 0 | 0 |
| BFN | 50 | 20 | 0 | 0 |
| BF | 60 | 30 | 0 | 0 |
Logica Fail-Close
- Condizione di lavoro / motore alimentato (serranda aperta).
- Condizione normale o failure / motore non alimentato (serranda chiusa).
Configurazione M1 / M2 / M3
- SP1: Sporgenza pala
- SM: Spazio minimo per manutenzione servocomando pari a 200 mm, per serrande con altezza > di 400 mm la sporgenza pala è: (H – 400 mm) / 2
Ingombro dei sistemi di sgancio meccanico a riarmo manuale
| H [mm] | |||||||
| 150 | 200 | 250 | 300 | 350 | 400 | ≥450 | |
| 50 | 125 | 100 | 75 | 50 | 25 | 0 | 0 |
| Yinf[mm] | Ysup[mm] | ||||||
Logica Fail-Close
- Condizione di lavoro / molla torsionale carica / leva in posizione orizzontale (serranda aperta).
- Condizione normale o failure / molla torsioale scarica / leva in posizione verticale (serranda chiusa).
Micro di segnale
Configurazione E1 / E3 / E5 / E7
- SP1: Sporgenza pala
- SM: Spazio minimo per manutenzione servocomando pari a 200 mm, per serrande con altezza > di 400 mm la sporgenza pala è: (H – 400 mm) / 2
Ingombro dei sistemi di sgancio con magnete
| H [mm] | |||||||
| 150 | 200 | 250 | 300 | 350 | 400 | ≥450 | |
| 50 | 125 | 100 | 75 | 50 | 25 | 0 | 0 |
| Yinf[mm] | Ysup[mm] | ||||||
Logica Fail-Close
- Condizione di lavoro / molla torsionale carica / leva in posizione orizzontale / magnete alimentiato (serranda aperta).
- Condizione normale o failure / molla torsionale scarica / leva in posizione verticale / magnete non alimentato (serranda chiusa).
ACCESSORI
INTEGRAZIONE CON SISTEMI SEDuct® COMMANDER
Le motorizzazioni Belimo installate come standard sulle serrande possono essere integrate con moduli di campo della serie SEDuct® COMMANDER UFC. Il modulo di campo permette il controllo, la movimentazione, e la segnalazione dello stato del componente. Monitoraggio rapido tramite display integrato e possibilità di effettuare prove di funzionamento direttamente sulla serranda tramite la funzione “Test”. Possibilità di comunicazione logica tramite protocollo Modbus, BACnet, interfacciabile con i Pannelli di comando e controllo della linea SEDuct® COMMANDER o in grado di operare in modo indipendente tramite segnale proveniente direttamente dal sistema di rivelazione o da rilevatori di fumo.
Serranda di controllo fumo integrabile con moduli di campo della linea SEDuct® COMMANDER UFC:
- SEDuct® UFC 24
- SEDuct® UFC 24-2
- SEDuct® UFC 24-230
- SEDuct® UFC 230-2
- SEDuct® UFC 24-NM-6
- SEDuct® UFC 230-NM-6
