SEDuct® ELI-FL
Ventilatori assiali per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
Campo di Applicazione
- Sistemi di controllo fumo e calore.
- Per estrazione fumi e immissione aria esterna.
- Funzionamento in dual purpose (ventilazione a temperatura ambiente ed estrazione fumi).
- Funzionalità per 120 minuti a temperature ≤ 400°C.
Caratteristiche Tecniche
| Dimensioni: | da diam. 315 a 1.250 mm configurazione a singolo o doppio stadio |
| Portata: | fino a 100.000 m3/h |
| Pressione statica: | fino a 1.700 Pa |
| Livello di protezione: | motore IP55 |
| Dimensioni maggiori: | disponibili su richiesta |
CERTIFICAZIONI
Certificazione CE
Ventilatori provvisti di certificazione di prodotto CE secondo la norma UNI EN 12101-3:2004.
Ai sensi del Regolamento Europeo 305/2011.
Classificazione
Ai sensi del capitolo 7.5 della UNI EN 13501-4:2016.
F300 120
F400 120
CARATTERISTICHE COSTRUTTIVE
Giranti
Pale a profilo alare pressofuse ad alta efficienza con calettamento ad angolo regolabile.
Bilanciamento secondo norma BS 848-7 / ISO 14694, grado da G16 a G6.3
Casse di alloggiamento
In lamiera d’acciaio con flange sbordate e forate. Zincatura a caldo dopo la lavorazione secondo la BSEN ISO1461.
Motori 400V/3Ph/50Hz
Totalmente chiusi, a induzione, a gabbia di scoiattolo, a servizio continuo, a coppia variabile.
Standard minimo di isolamento di classe “H” secondo EN 60034-1 o EN 12101-3.
Temperature
Ventilatori concepiti per funzionamento continuo a temperature fino a 50°C ed in situazione di emergenza ad elevate temperature (irripetibilità d’uso) fino a 400°C per 2 ore.
ACCESSORI
- Serranda di sovrapressione orizzontale/verticale
- Boccaglio in aspirazione/mandata
- Controflange
- Controflange con collare
- Giunto antivibrante
- Rete di protezione lato aspirazione/espulsione
- Staffe di fissaggio
- Supporti antivibranti
- Inverter certificato per estrazione fumi
A RICHIESTA
- Esecuzione standard senza classificazione al fuoco
- Esecuzione in doppia velocità

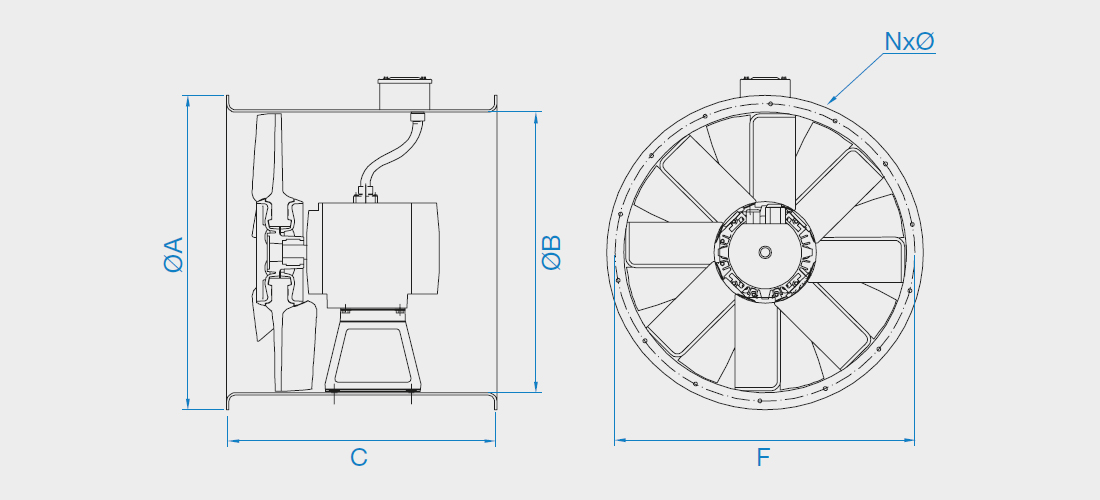

DIMENSIONI
| [mm] | A | B | C | F | N | Ø |
|---|---|---|---|---|---|---|
| ELI FL 310 | 395 | 315 | 375 | 355 | 8 | 10 |
| ELI FL 350 | 435 | 355 | 375 | 395 | 8 | 10 |
| ELI FL 400 | 480 | 400 | 375 | 450 | 8 | 12 |
| ELI FL 450 | 530 | 450 | 520 | 500 | 8 | 12 |
| ELI FL 500 | 594 | 500 | 520 | 560 | 12 | 12 |
| ELI FL 560 | 654 | 560 | 520 | 620 | 12 | 12 |
| ELI FL 630 | 724 | 630 | 520 | 690 | 12 | 12 |
| ELI FL 710 | 804 | 710 | 520 | 770 | 16 | 12 |
| ELI FL 800 | 894 | 800 | 520 | 860 | 16 | 12 |
| ELI FL 900 | 1006 | 900 | 520 | 970 | 16 | 15 |
| ELI FL 1000 | 1106 | 1000 | 520/711 | 1070 | 16 | 15 |

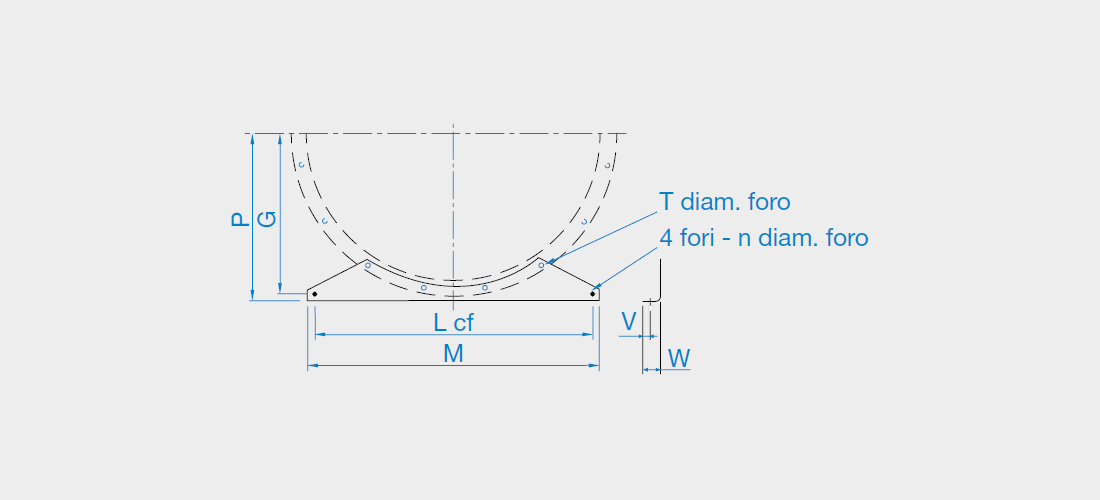

Staffe di Sostegno
| G | L | M | N | P | T | V | W | Kg | |
|---|---|---|---|---|---|---|---|---|---|
| ELI FL 310 | 175 | 265 | 315 | 10 | 200 | 10 | 20 | 60 | 1,6 |
| ELI FL 350 | 200 | 305 | 355 | 10 | 225 | 10 | 20 | 60 | 2,2 |
| ELI FL 400 | 225 | 350 | 400 | 10 | 250 | 12 | 20 | 60 | 2,4 |
| ELI FL 450 | 255 | 400 | 450 | 10 | 280 | 12 | 20 | 60 | 3,0 |
| ELI FL 500 | 290 | 450 | 500 | 10 | 315 | 12 | 25 | 65 | 4,0 |
| ELI FL 560 | 330 | 510 | 560 | 10 | 355 | 12 | 25 | 65 | 4,6 |
| ELI FL 630 | 375 | 580 | 630 | 10 | 400 | 12 | 25 | 65 | 4,8 |
| ELI FL 710 | 415 | 660 | 710 | 10 | 440 | 12 | 25 | 80 | 7,0 |
| ELI FL 800 | 485 | 750 | 800 | 10 | 510 | 12 | 25 | 80 | 10,6 |
| ELI FL 900 | 485 | 750 | 800 | 12 | 510 | 12 | 25 | 80 | 10,6 |
| ELI FL 1000 | 491 | 850 | 900 | 10 | 518 | 15 | 25 | 60 | 10,6 |
ACCESSORI
- Serranda di sovrapressione orizzontale/verticale
- Boccaglio in aspirazione/mandata
- Controflange
- Controflange con collare
- Giunto antivibrante
- Rete di protezione lato aspirazione/espulsione
- Staffe di fissaggio
- Supporti antivibranti
- Inverter certificato per estrazione fumi
A richiesta
- Esecuzione standard senza classificazione al fuoco
- Esecuzione in doppia velocità
