Diffusori circolari a coni regolabili per l’aspirazione dei fumi in ambiente e mandata dell’aria per impianti di condizionamento.
Diffusori
SEDuct® DE100
Diffusori circolari a coni regolabili per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di controllo fumo.
- Sistemi dual purpose estrazione fumo/ventilazione.
- Installazione in condotte certificate CE della linea SEDuct®.
STRUTTURA E APPLICAZIONI
Nel caso di applicazioni dual purpose i diffusori SEDuct® DE100 consentono una diffusione del flusso d’aria orizzontale o verticale tramite la regolazione dei coni.
- Regolazione dei coni interni a scatto.
- Regolazione del flusso d’aria in direzione orizzontale in regime di raffreddamento oppure verticale nel regime di riscaldamento ΔT estivo fino a -10 K e invernale fino a +15 K.
- Adatti per altezza di installazione da 2,7 a 4m.
- Resistenza alla temperatura fino a 600°C.

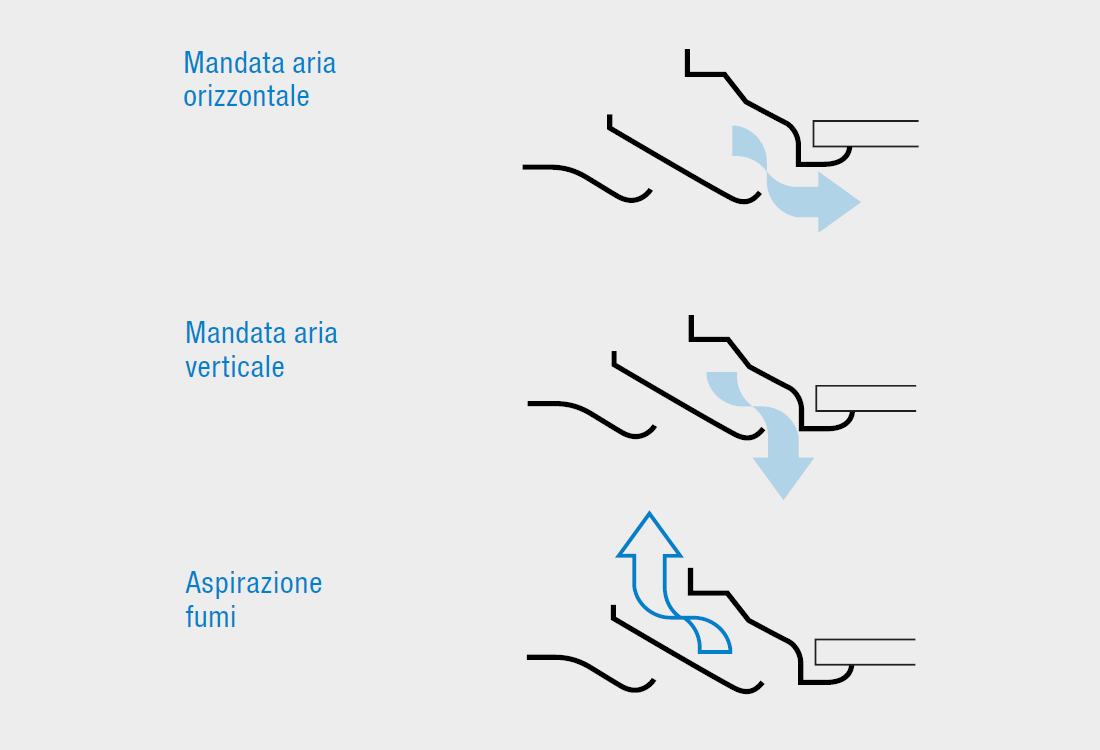

REGOLAZIONE DEL FLUSSO D’ARIA
CERTIFICAZIONI
Diffusori provvisti di dichiarazione di conformità alla UNI 9494-2:2017.
CARATTERISTICHE COSTRUTTIVE
INSTALLAZIONE
L’installazione dei diffusori a coni regolabili SEDuct® DE100 si effettua su condotte certificate CE della linea SEDuct®.

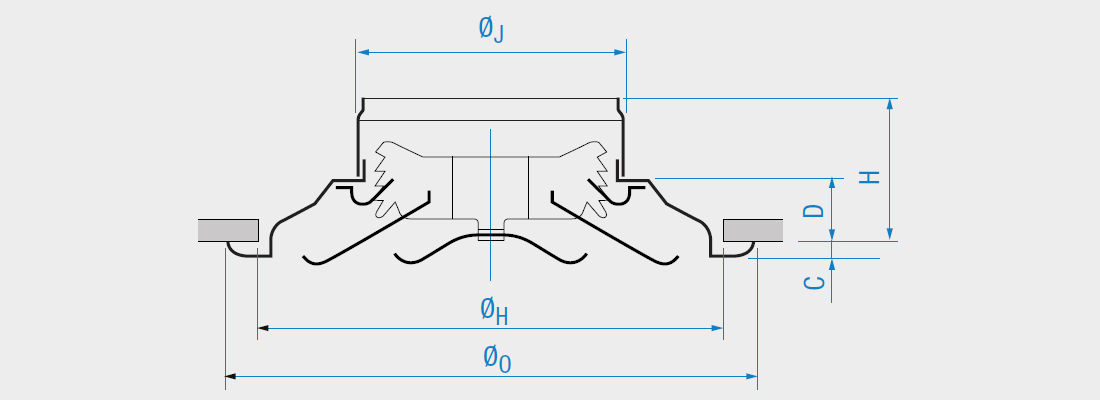

DIMENSIONI
DIMENSIONI STANDARD REALIZZABILI
| Diametri: | 160mm | 200mm | 250mm | 315mm | 355mm | 400mm |
| Mod. | ØH | Ø0 | C | D | H | ØJ |
|---|---|---|---|---|---|---|
| 160 | 279 | 323 | 12 | 35 | 85 | 158 |
| 200 | 375 | 428 | 10 | 51 | 101 | 198 |
| 250 | 467 | 538 | 14 | 67 | 117 | 248 |
| 315 | 557 | 635 | 10 | 85 | 135 | 313 |
| 355 | 648 | 743 | 18 | 96 | 146 | 355 |
| 400 | 740 | 856 | 14 | 116 | 166 | 400 |
Dimensioni [mm]
ACCESSORI
- Versione per installazione su controsoffitti a pannelli modulari 600x600mm.
