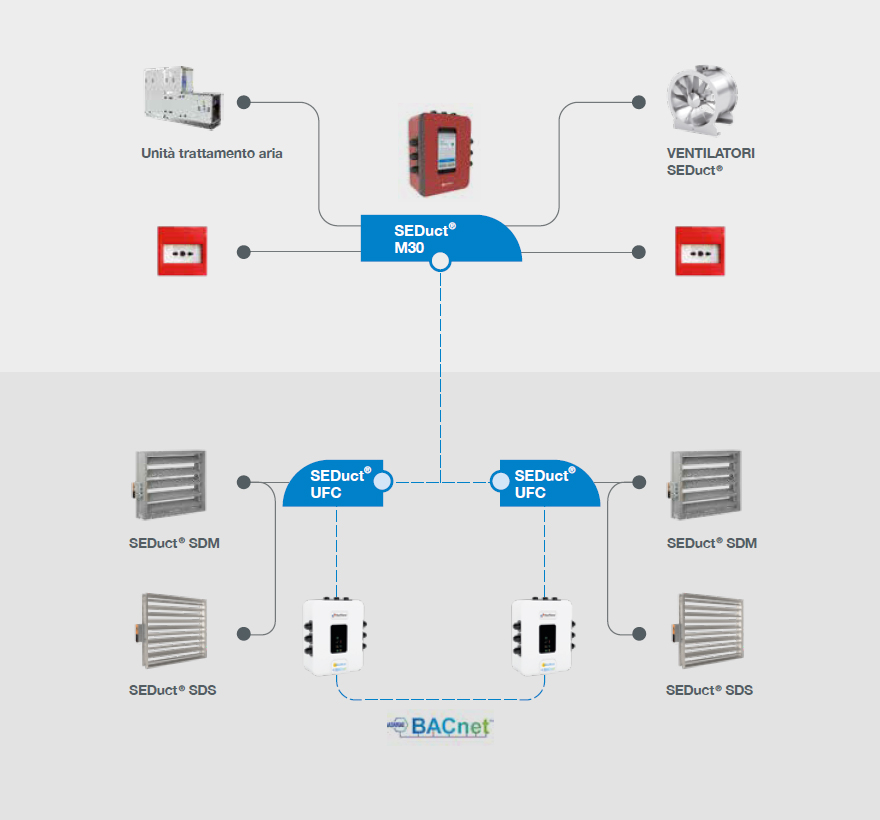

Pannello di comando di Cabinet Level per sistemi di controllo fumo e calore e sistemi di serrande tagliafuoco. Pannello capace di far commutare il sistema da uno stato di veglia ad uno stato antincendio in funzione dello scenario impostato, controllo, movimentazione e segnalazione stato di tutti gli elementi attivi del sistema. Funzione avanzata di test in tempo reale e manutenzione periodica di ogni componente del sistema secondo la normativa vigente. Possibilità di accesso e controllo dell’unità da remoto. Interfaccia grafica con schermo touch screen per la programmazione ed il controllo di uno scenario di incendio, 30 serrande di controllo fumo / tagliafuoco (fino a 15 SEDuct® UFC) ed una uscita. Sistema di interfaccia plug and play per il collegamento di tutte le serrande di controllo fumo/tagliafuoco presenti del sistema per mezzo di specifici moduli di campo SEDuct® COMMANDER UFC. Integrabile con ogni sistema di rivelazione e/o con un qualunque sistema di automazione all’interno dell’edificio (Building Management System).
SEDuct® COMMANDER M30
Pannello di comando e controllo
APPLICAZIONE PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di controllo fumo e calore di tipo forzato.
- Impianti a doppia funzione, HVAC – SEFFC.
- Sistemi di serrande tagliafuoco.
- Per operazioni di sorveglianza, controllo e manutenzione manuale e/o automatica.
INSTALLAZIONE
Il pannello deve essere installato in un luogo sicuro e facilmente accessibile in caso di incendio dalle squadre di intervento. Al pannello deve essere garantita l’alimentazione elettrica anche in caso di interruzione dell’alimentazione dell’edificio. Il pannello può interfacciarsi tramite protocollo BACnet con i moduli di campo SEDuct® COMMANDER UFC installati sulle serrande del sistema.
CERTIFICAZIONI
Realizzato in conformità alla direttiva 2006/95/EC e 2004/108/EC ed agli standard di sicurezza e compatibilità elettromagnetica IEC 60730-1 e EN 60730-1. Pannello di comando e controllo provvisto di dichiarazione di conformità alla UNI 9494- 2:2017 ed alla UNI ISO 21927-9:2021.
CARATTERISTICHE COSTRUTTIVE
| Dati elettrici | Tensione di funzionamento | 5 Vdc (incluso alimentatore per 230Vac) |
| Potenza assorbita | <10 W | |
| Corrente assorbita | 3 A | |
Comunicazione MODbus |
Funzionalità | Per 1 zona con max. 15 dispositivi BACnet |
| Cavo | RS-485, twistato, schermato 120 Ω a 1Mhz | |
| Formati di trasmissione | BACnet MS/TP | |
| Numero dispositivi per zona | Una linea con 15 dispositivi BACnet | |
| Baud Rates | 9.600, 19.200, 38.400, 76.800 bps (Rilevamento automatico), 38.400 bps predefinito. |
|
| Indirizzi | Da 1-15 | |
| Resistenza finale | 120 Ohm a fine linea | |
| Tempo di risposta | <100 ms | |
| Scenari controllati | 1 | |
| Numero dispositivi output digitali | 1 | |
| Carico massimo | 24 Vac/dc | |
| Comunicazione MODbus | Classe di protezione | III (sicurezza bassissima tensione) |
| Grado di protezione | IP42 | |
| Manutenzione | Senza necessità di manutenzione |
DIMENSIONI
| Larghezza: | 135 mm |
| Altezza: | 185 mm |
| Profondità: | 75 mm |
| Peso Circa | 1 kg |
ACCESSORI
- Modulo di comunicazione bus RS485 – SEDuct® Ring Bus (pg. 186)
- Ripetitore di estensione linea Bus RS-485 (oltre 1.200m)
