Condotte in silicato di calcio per sistemi di controllo del fumo e del calore o per sistemi di controllo a pressione differenziale.
Condotte
SEDuct® MULTI-50
Condotte per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di evacuazione fumo e calore a comparto multiplo.
- Integrità ai fumi e isolamento termico fino a 120 minuti.
- Per estrazione fumi e immissione aria esterna.
- Utilizzo orizzontale e verticale.
- Tenuta ai fumi con una perdita inferiore ai 5 m3/h per m2.
- Livelli di pressioni fino a -1.500Pa.
- Sistemi sia forzati che naturali.
CERTIFICAZIONI
CERTIFICAZIONE CE
Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.
Ai sensi del Regolamento Europeo 305/2011.
CLASSIFICAZIONE
Ai sensi del capitolo 7.2 della UNI 13501-4:2016.
EI 120 (ve ho) S 1.500 multi
CARATTERISTICHE COSTRUTTIVE

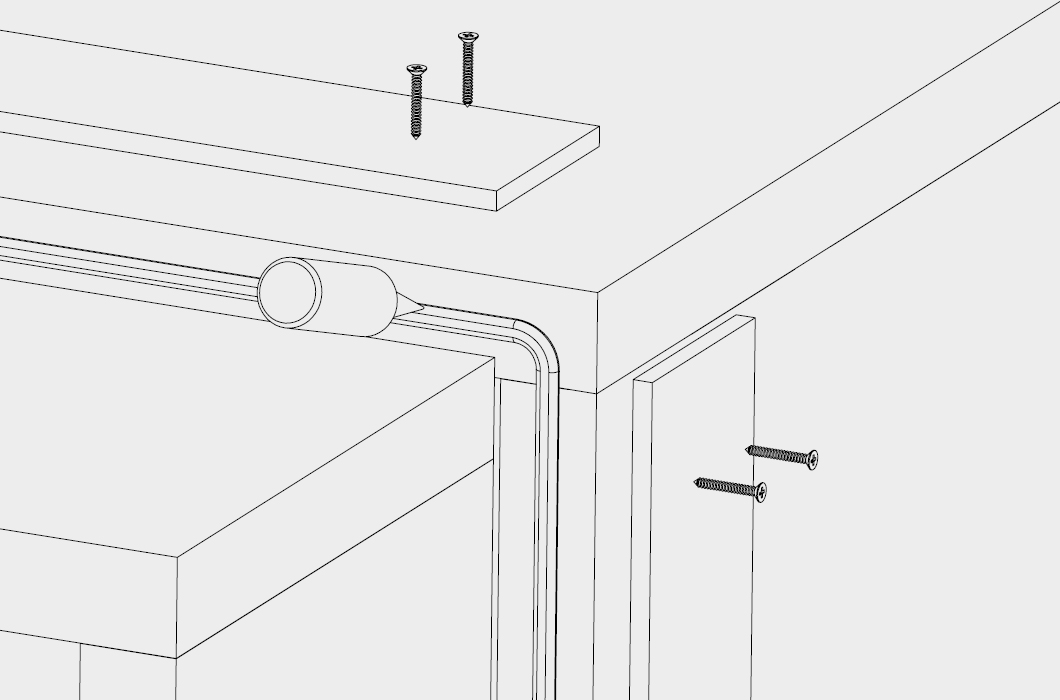

GIUNZIONE TRA ELEMENTI
I singoli componenti sono collegati da lastre di giuntura fissate da viti e colla resistente alle alte temperature.
SISTEMA DI STAFFAGGIO
Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

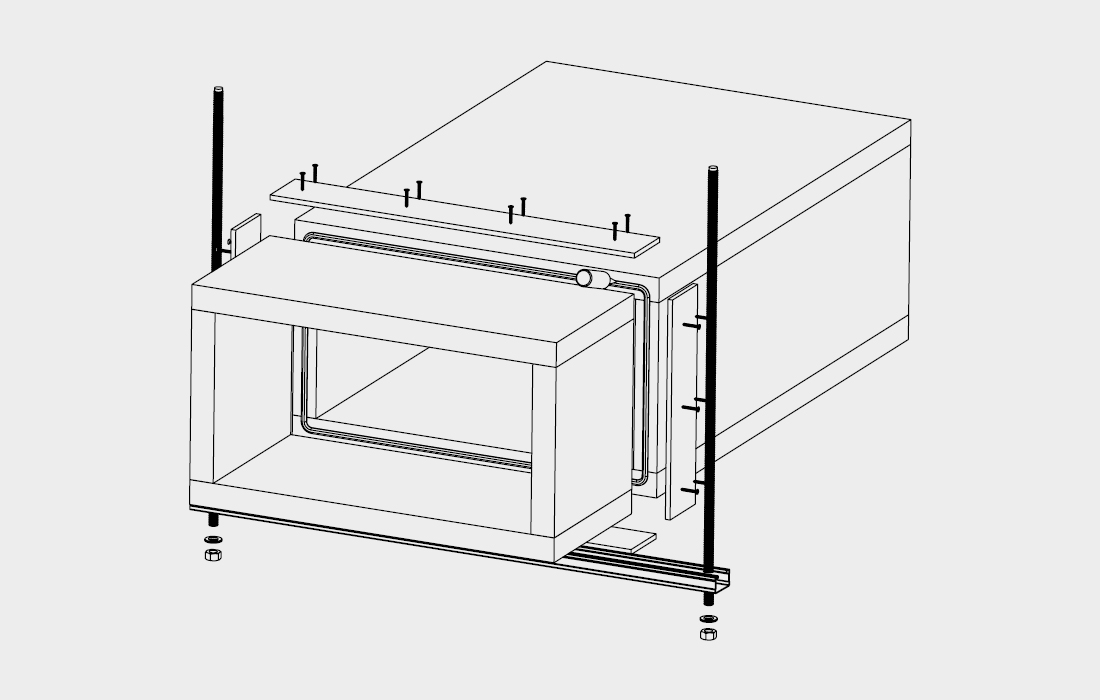

Staffaggio orizzontale SEDuct® MULTI-50
(dimensioni inferiori a 1.250 x 1.000 mm)
Il supporto delle condotte è costituito da un binario preforato a C o ad L, fissato in corrispondenza delle lastre di giuntura e assicurato alla struttura attraverso barre filettate M16. Distanza massima tra sistemi di supporto pari a 1,2 m.

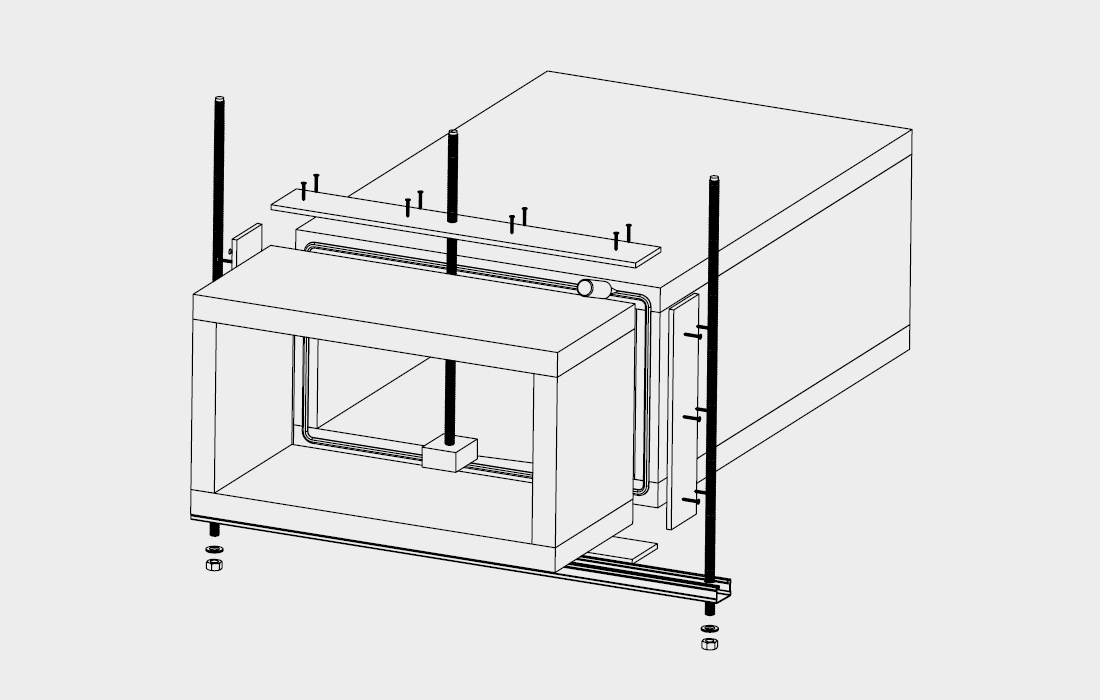

Staffaggio orizzontale SEDuct® MULTI-50 BIG
(dimensioni superiori a 1.250×1.000mm)
Il supporto delle condotte è costituito da un binario preforato a C 41×120 mm, fissato in corrispondenza delle lastre di giuntura e assicurato alla struttura attraverso barre filettate M16. In corrispondenza della giunzione è posta una terza barra filettata di pari diametro fissata alle estremità della condotta con due blocchi in silicato di calcio. Distanza massima tra sistemi di supporto pari a 1,2 m.

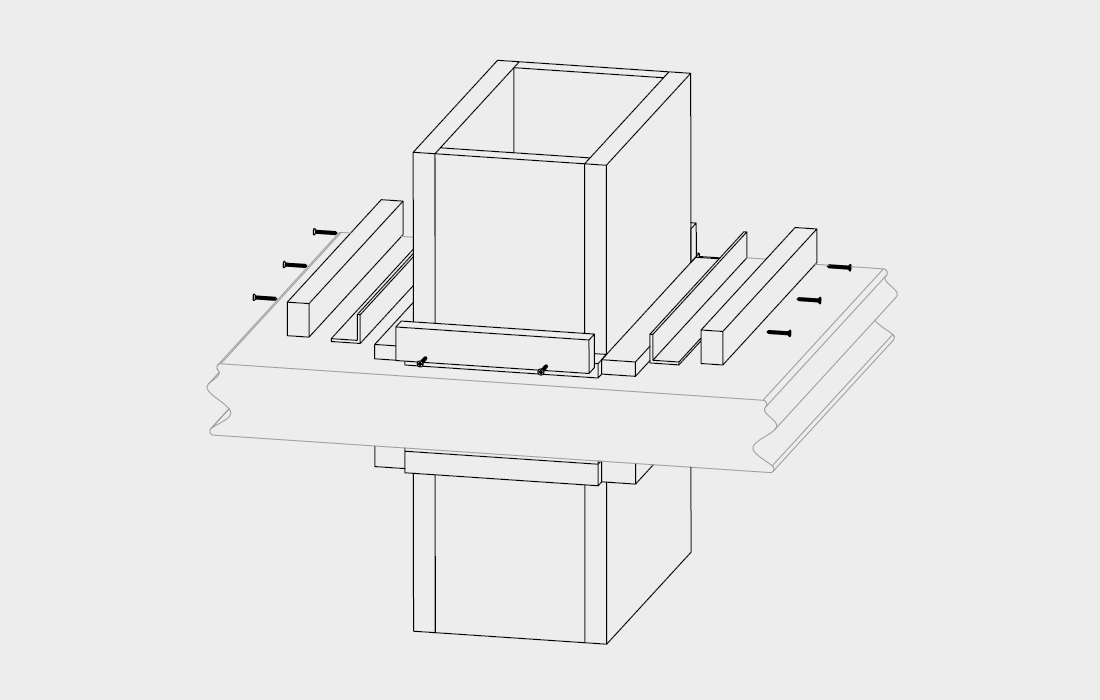

Staffaggio Verticale
Il supporto delle condotte è costituito da un profilo a L in acciaio, fissato in corrispondenza degli attraversamenti solai. Il rapporto tra la distanza tra i supporti e la misura del lato minore esterno della condotta non deve superare il valore 8:1. In ogni caso la distanza massima tra i supporti non deve superare i 5 metri.
DIMENSIONI
Dimensioni Massime Realizzabili
| Base: | 2.300 mm |
| Altezza: | sezione trasversale massima: 1,955 m2 |
SEDuct® MULTI-50
| Base: | 200 ÷ 1.250 mm |
| Altezza: | 200 ÷ 1.000 mm |
| Passo standard: | 50 mm |
| Lunghezza standard: | 1.200 mm |
| Spessore condotta: | 50 mm |
SEDuct® MULTI-50 BIG
| Base: | 1.251 ÷ 2.300 mm |
| Altezza: | 200 ÷ 850 mm |
| Sezione trasversale massima: | 1,955 m2 |
| Passo standard | 50 mm |
| Lunghezza standard: | 1.200 mm |
| Spessore condotta: | 50 mm |
ACCESSORI
- Sistema di staffaggio standard orizzontale / verticale
- Sistema di staffaggio sismico orizzontale / verticale
- Kit di attraversamento parete / solaio
