Condotte in metallo a doppia parete con finitura in alluminio goffrato per sistemi di protezione al fuoco o per sistemi di controllo fumi a pressione differenziale.
Condotte di ventilazione
SEDuct® HVAC
Condotte di ventilazione resistenti al fuoco
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di protezione al fuoco e sistemi di controllo fumi a pressione differenziale.
- Integrità ai fumi e isolamento termico per 120 minuti con esposizione al fuoco dall’esterno.
- Utilizzo orizzontale e verticale.
- Tenuta con una perdita inferiore ai 10 m3/h per m2.
- Tenuta all’aria classe C (2.000 Pa) secondo UNI EN 1507:2008.
CERTIFICAZIONI
Condotte provviste di certificazione di resistenza al fuoco secondo UNI EN 1366-1:2001.
Classificazione
Ai sensi della UNI EN 13501-3:2009.
EI 120 (ve ho o→i ) S
CARATTERISTICHE COSTRUTTIVE

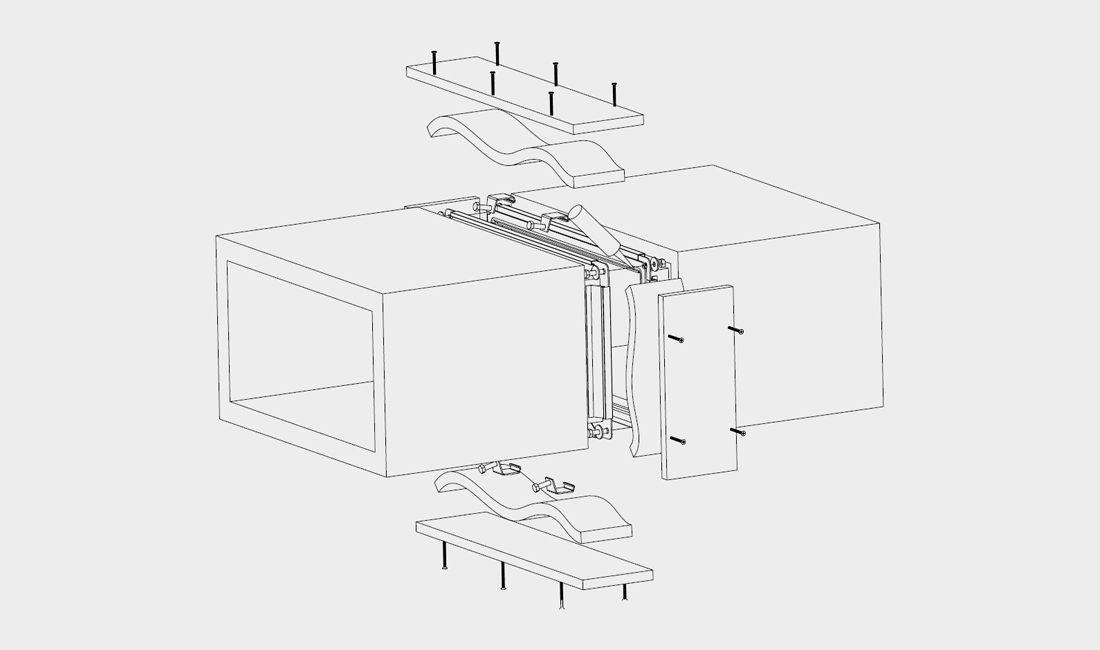

GIUNZIONE TRA ELEMENTI
I singoli componenti sono collegati tra loro con viti, rondelle e dadi M8 inseriti negli appositi fori presenti nel profilo di giunzione. Viene interposta guarnizione e sigillante tra le flange serrate da morsetti. La giunzione viene isolata termicamente per mezzo di lastre di giuntura fissate da viti e colla resistente alle alte temperature.

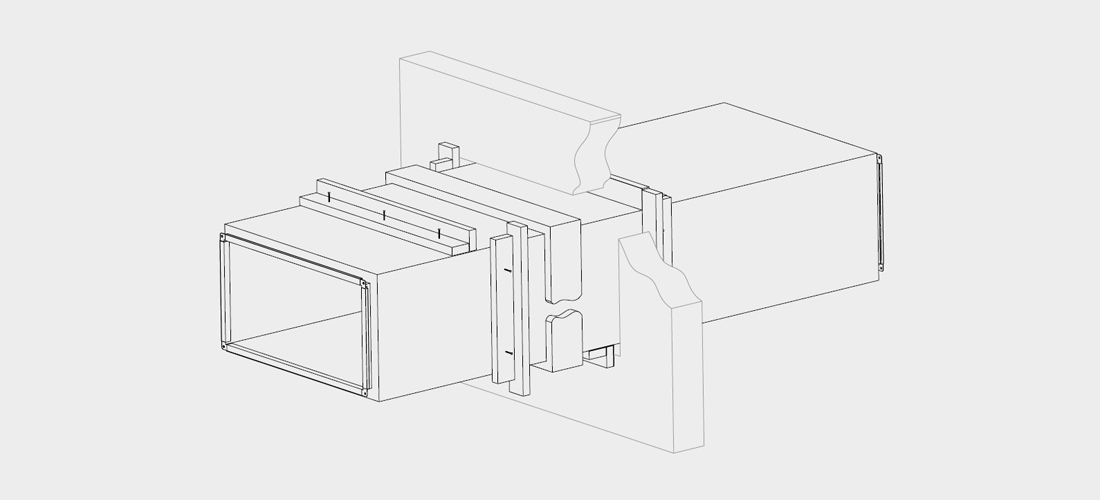

SISTEMA DI ATTRAVERSAMENTO PARETI/SOLAI
Il ripristino in caso di attraversamento di pareti e solai avviene tramite rincalzo con carta ceramica biosolubile e sigillatura della parete tramite angolari a ‘L’ in silicato di calcio.
SISTEMA DI STAFFAGGIO
- Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
- Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

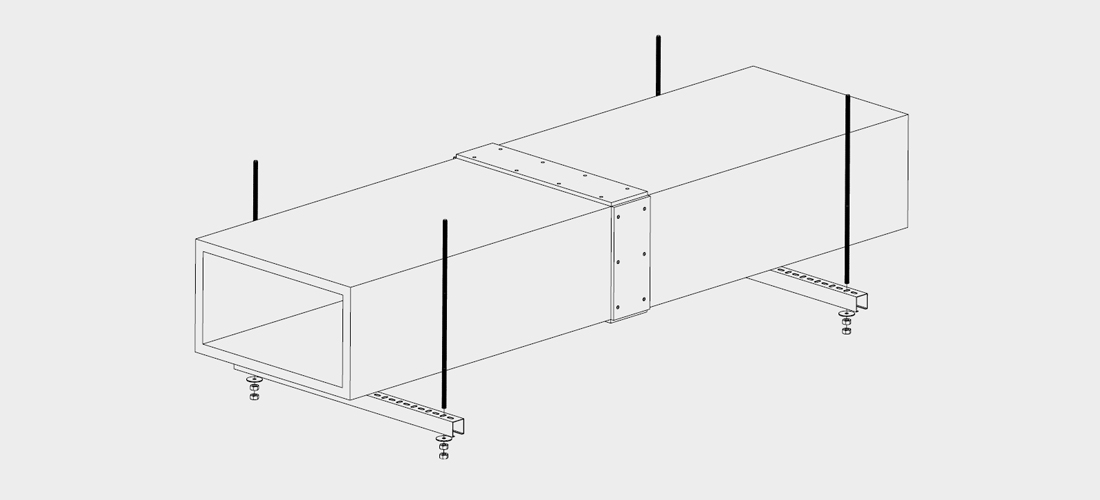

Staffaggio orizzontale
Staffe con binari preforati di profilo a C 40×40 mm sospese da barre filettate uniformi M12. Distanza massima tra sospensioni orizzontali pari a 1 m.

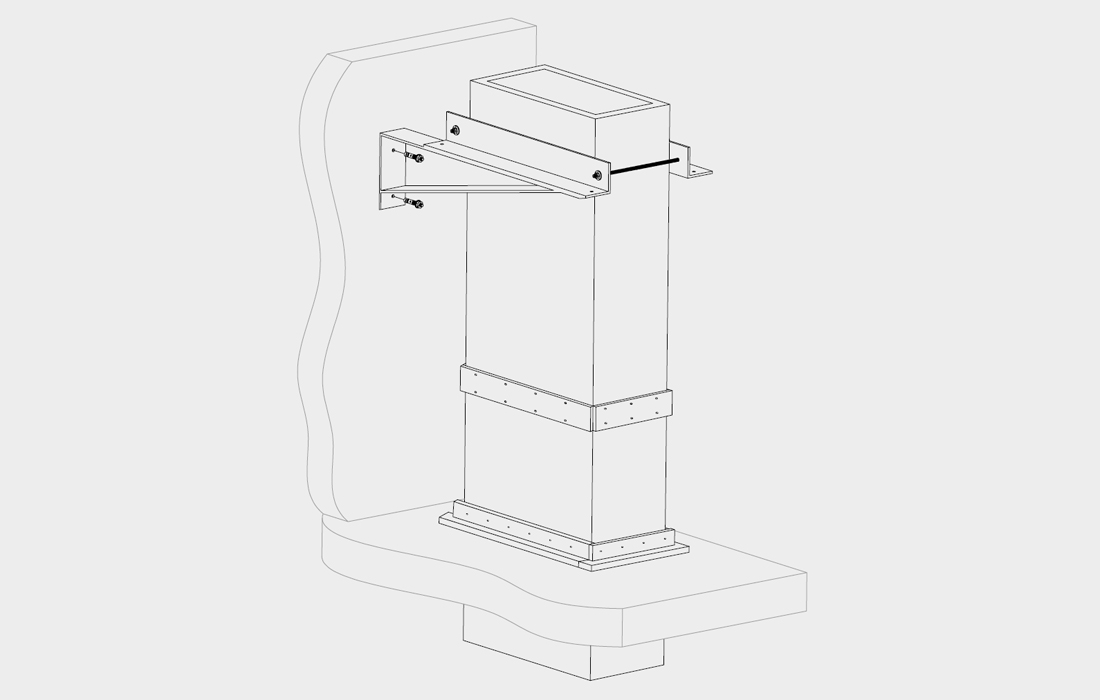

Staffaggio verticale
Il rapporto tra la distanza tra i supporti e la misura del lato minore esterno della condotta non deve superare il valore 8:1. In ogni caso la distanza massima tra i supporti non deve superare i 5 metri.
DIMENSIONI
PEZZI STANDARD REALIZZABILI
| Base: | 200 ÷ 1.250 mm |
| Altezza: | 200 ÷ 1.000 mm |
| Passo standard: | 50 mm |
| Lunghezza standard: | 1.340 mm |
| Spessore condotta: | 50 mm |
ACCESSORI
- Sistema di staffaggio standard orizzontale / verticale
- Sistema di staffaggio sismico orizzontale / verticale
- Elemento di ripristino attraversamento parete / solaio
