Condotte metalliche per sistemi di controllo del fumo e del calore o per sistemi di controllo a pressione differenziale.
Condotte
SEDuct® S600
Condotte per il controllo dei fumi
APPLICAZIONE PRODOTTO
Sistemi a controllo verticale
Sistemi a controllo orizzontale
Sistemi a pressione differenziale
Sistemi di protezione al fuoco
condividi PRODOTTO
PROGETTAZIONE
CAMPO DI APPLICAZIONE
- Sistemi di evacuazione fumo e calore a comparto singolo.
- Integrità ai fumi per 120 minuti a temperature ≤ 600°C.
- Utilizzo orizzontale e verticale.
- Tenuta ai fumi con una perdita inferiore ai 5 m3/h per m2.
- Livello di pressioni fino a -1.500 Pa.
- Sistemi sia forzati che naturali.
- Tenuta all’aria classe C (2.000 Pa) secondo UNI EN 12237:2004.
CERTIFICAZIONI
CERTIFICAZIONE CE
Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.
Ai sensi del Regolamento Europeo 305/2011.
CLASSIFICAZIONE
Ai sensi del capitolo 7.2 della UNI EN 13501-4:2016.
E600 120 (ho) S 1.500 single
CARATTERISTICHE COSTRUTTIVE

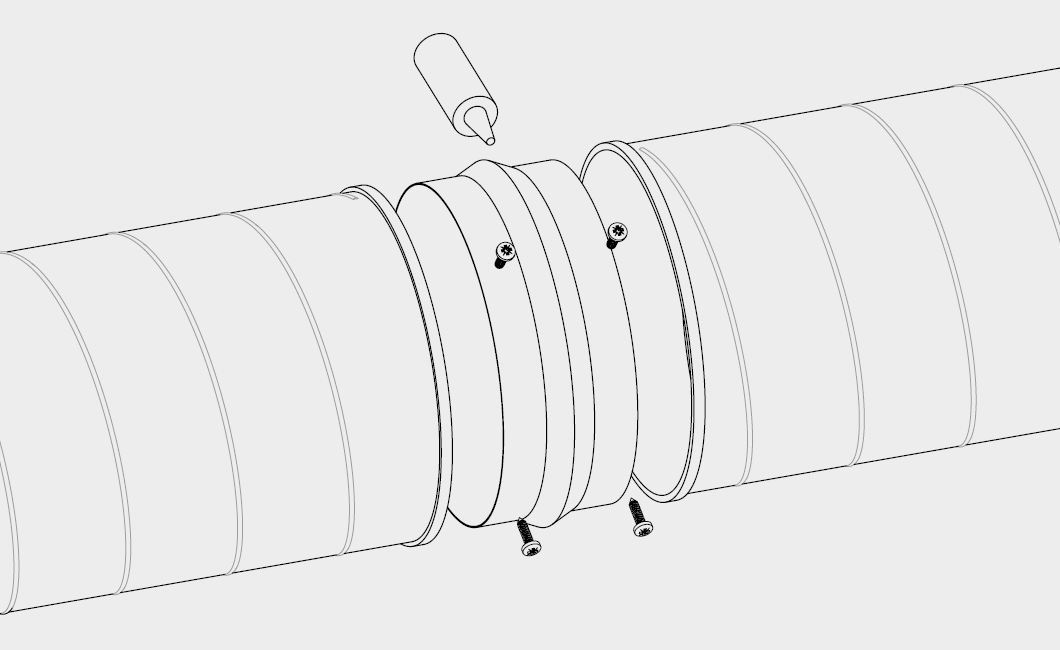

GIUNZIONE TRA ELEMENTI
Le condotte rettilinee possono essere tagliate in cantiere a seconda della lunghezza necessaria. I singoli componenti sono collegati tramite viti in acciaio e silicone di giunzione resistente alle alte temperature. Il numero di viti da utilizzare per ogni giunzione è funzione del diametro della condotta.
SISTEMA DI STAFFAGGIO
Il sistema di staffaggio SEDuct® rappresenta il livello minimo di sicurezza occorrente per la valenza della certificazione di prodotto; può essere sostituito da ancoraggi che costituiscano soluzione equivalente o migliorativa.
Le staffe sono idonee e conformi a garantire la funzionalità e la resistenza statica nei confronti dei carichi indotti in caso di incendio, nel sistema di staffaggio standard non è incluso alcun riferimento alla riduzione della vulnerabilità sismica dell’impianto.

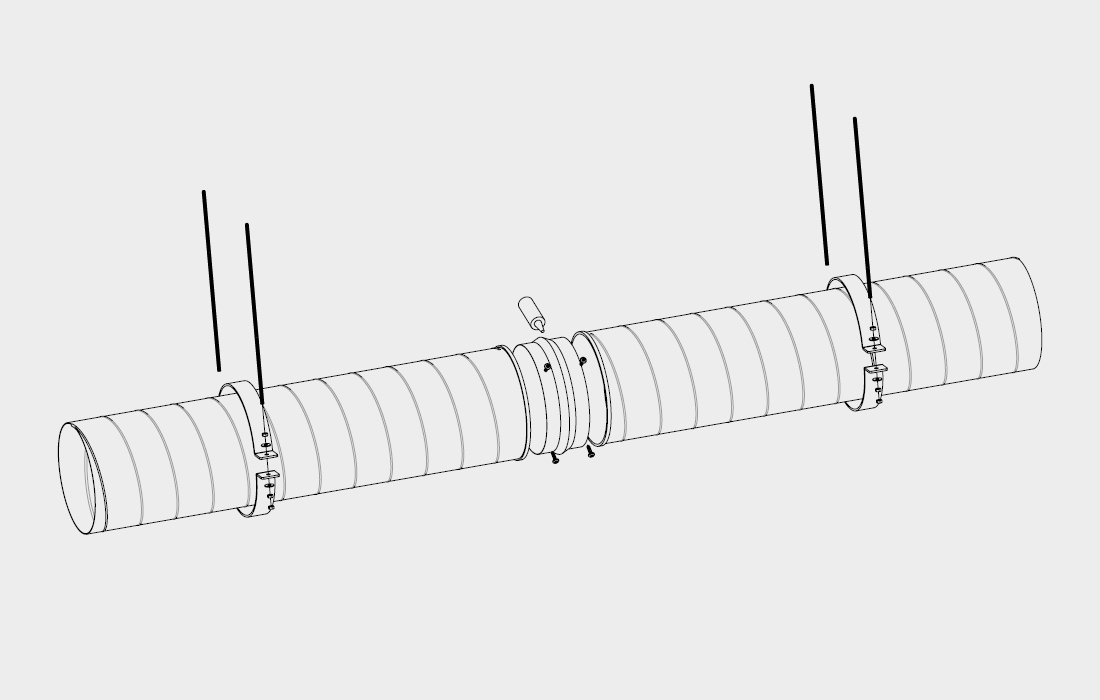

Staffaggio orizzontale
Staffe con collare in acciaio zincato sospese da barre filettate uniformi M8. Distanza massima tra sospensioni orizzontali pari a 2 m.

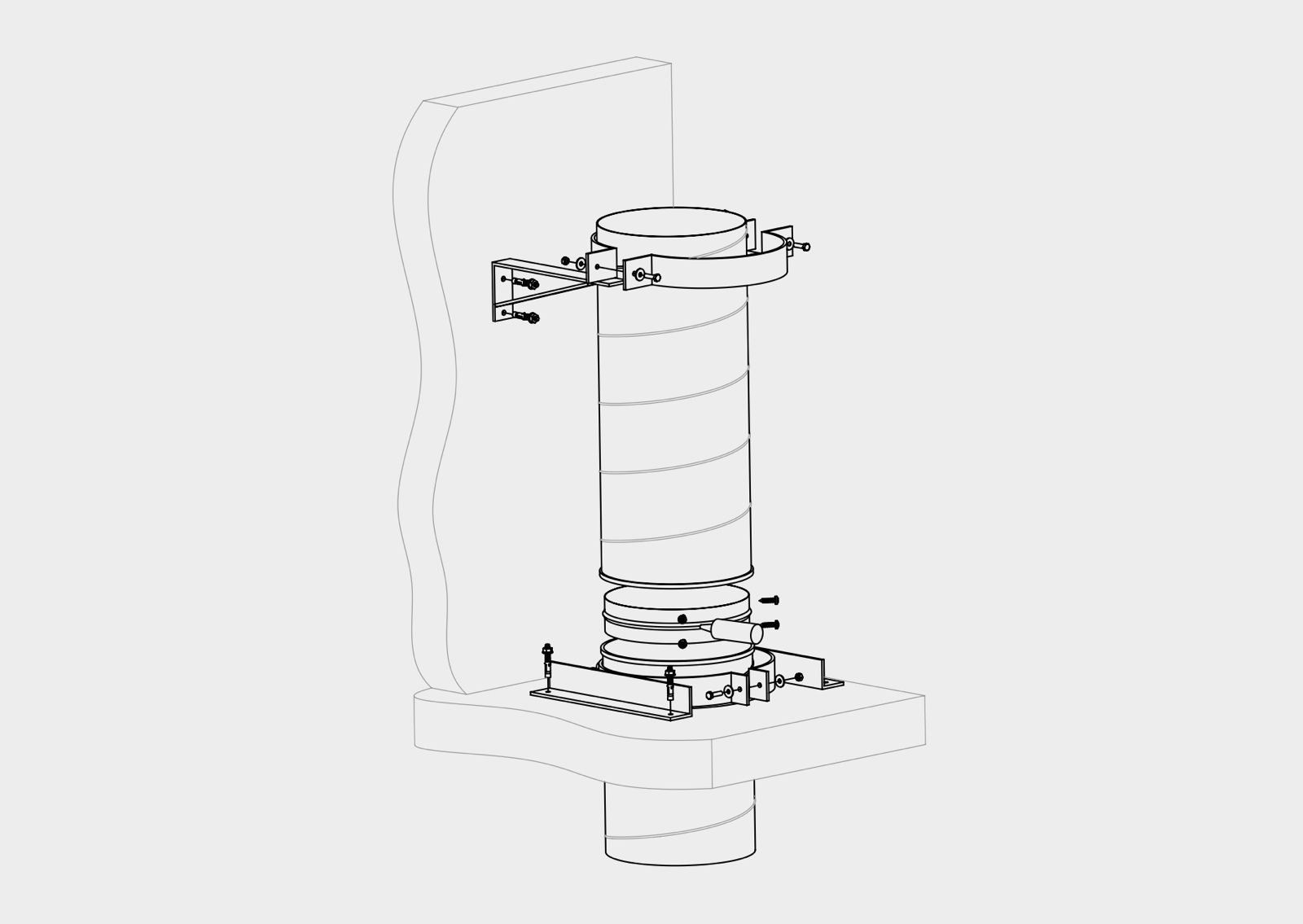

Staffaggio verticale
Il rapporto tra la distanza tra i supporti e la misura del diametro della condotta non deve superare il valore 8:1. In ogni caso la distanza massima tra i supporti non deve superare i 5 metri.
DIMENSIONI
| Diametro: | 200mm; 250mm; 300mm; 315mm; 355mm; 400mm; 450mm; 500mm; 560mm; 630mm; 710mm; 800mm; 900mm; 1.000mm |
| Lunghezza standard: | 2.000 mm |
ACCESSORI
- Sistema di staffaggio standard orizzontale / verticale
- Sistema di staffaggio sismico orizzontale / verticale
